Техника › Находим плюсы индивидуального управления клапанами

Леонид Попов,

Авторы системы говорят, что с её помощью можно модернизировать уже выпускаемые двигатели. Да, придётся изменить головку блока, но это намного проще, чем разрабатывать весь мотор полностью с нуля.

О пользе изменения фаз газораспределения ДВС на впуске и (или) выпуске мы рассказывали ещё одиннадцать лет назад. Ныне такие моторы — обычное дело. Иногда они дополняются устройством, меняющим высоту подъёма клапана. И всё же полной свободы регулирования там нет. Ведь «умные» актуаторы действуют не на сами клапаны, а сдвигают на несколько градусов распредвалы, вращение которых связано с поворотом коленчатого вала. Либо такие системы переводят работу клапана с одного кулачка на другой, с иным профилем. Избавить регулировку фаз от каких-либо ограничений позволяет другая технология: Intelligent Valve Actuation (IVA) от британской компании Camcon Auto.

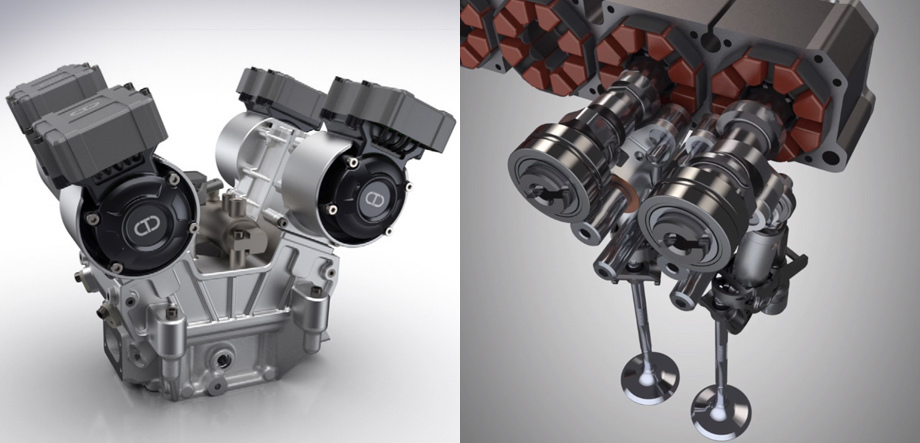

Так выглядит механизм IVA для одного цилиндра. На каждый клапан (в данном примере их четыре) — свой мини-распредвал, поворачиваемый на любой желаемый угол электромотором, плюс свой механизм связи кулачок–клапан.

В таком интеллектуальном актуаторе распредвал, персональный для каждого клапана, не крутится постоянно, а поворачивается только в момент, когда клапан надо открыть или закрыть. Причём поворот идёт сначала в одну сторону, а потом в другую. Кулачок с клапаном связывает десмодромный механизм. То есть обратный ход осуществляется не за счёт пружины, а, опять же, жёстко управляется распредвалом. Клапан можно открыть намного быстрее, чем в обычном ДВС, затем оставить практически неподвижным, потом закрыть. Можно заставить его открыться дважды за один ход поршня. Или одним софтом поменять порядок зажигания в цилиндрах. Ещё можно задать персональный профиль подъёма и опускания для каждого цилиндра и в любой момент его изменить.

Система работает с моторами, чей рабочий диапазон — до 6500 об/мин. Полный подъём клапана происходит за пять миллисекунд.

Обычный ДВС с технологией IVA может по желанию программистов реализовывать какой угодно термодинамический цикл — хоть Отто, хоть Миллера/Аткинсона, хоть с воспламенением от сжатия HCCI, хоть его маздовскую версию SCCI. Такой мотор можно простой заменой программы переводить с четырёхтактного цикла на двухтактный или даже на сверхэкономичный 12-тактный. Последний представляет собой вариацию давней идеи отключения части цилиндров под малой нагрузкой. Но в обычных ДВС электроника деактивирует, например, половину цилиндров на энное продолжительное время. А в случае IVA работают все цилиндры равномерно. Но только каждый из них получает топливо и включает зажигание не раз в четыре такта, а на каждый третий свой рабочий ход (один раз за 12 тактов). Так все цилиндры остаются в нормальном рабочем температурном режиме.

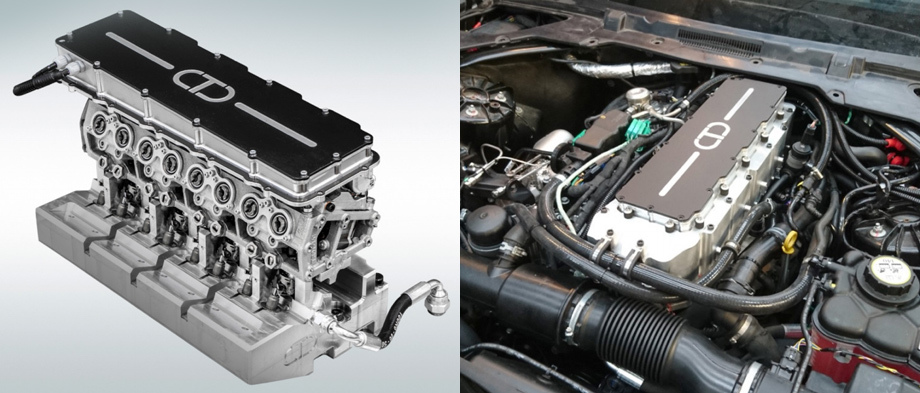

В случае рядного мотора (например, переделанной в виде опыта «четвёрки» JLR Ingenium) каждый миниатюрный распредвал системы IVA ориентирован поперёк общей оси ДВС (то есть оси коленчатого вала).

Конечно, Camcon — далеко не первая фирма, задумавшаяся над системой полного и совершенно свободного контроля за фазами газораспределения. Такие проекты существовали у GM и Форда, Ricardo и Lotus Engineering. Из последних примеров нужно вспомнить систему Qamfree вовсе без единого распредвала. Ту разработку начали в Кёнигсегге, а продолжили в фирме FreeValve вместе с Коросом. В Camcon Auto, как видим, пошли противоположным путём — поставили по персональному распредвалу на каждый клапан.

Для демонстрации фактической работы IVA авторы устройства переделали мотор Ягуара и выпустили такую легковушку на дорожные тесты.

Как говорят разработчики, потенциально система IVA может сократить выбросы углекислого газа на 15–20%. На опытных образцах моторов («турбочетвёрки» 2.0) удалось продемонстрировать экономию топлива в 7,5%. В серии IVA обходилась бы дешевле, чем гибридная силовая установка, считают британцы. А расход у машин с бензиновым агрегатом был бы примерно сопоставим с дизелем. Фирма Camcon готова поставлять производителям комплекты своих актуаторов и наборы для адаптации их к моторам либо сотрудничать с поставщиками компонентов. Британцы прогнозируют, что на серийных машинах IVA появится в течение пяти лет.
