Находим смысл в электронном сцеплении KIA

Леонид Попов, . Фото: KIA, Toyota

Компоненты iMT под капотом: под чёрной крышкой слева — резервуар с гидравлической жидкостью, под бежевым кружком справа — актуатор сцепления.

Обновившийся весной хэтчбек Kia Rio одним из первых среди машин марки получил любопытную систему intelligent Manual Transmission (iMT) — шестиступенчатую «механику», совмещённую со сцеплением, управляемым полностью по проводам. Это ещё один шаг к цифровизации приводов различных механизмов после уже банальной электронной педали акселератора, «торможения по проводам», или пока ещё экзотического рулевого управления без механической связи руля и управляемых колёс.

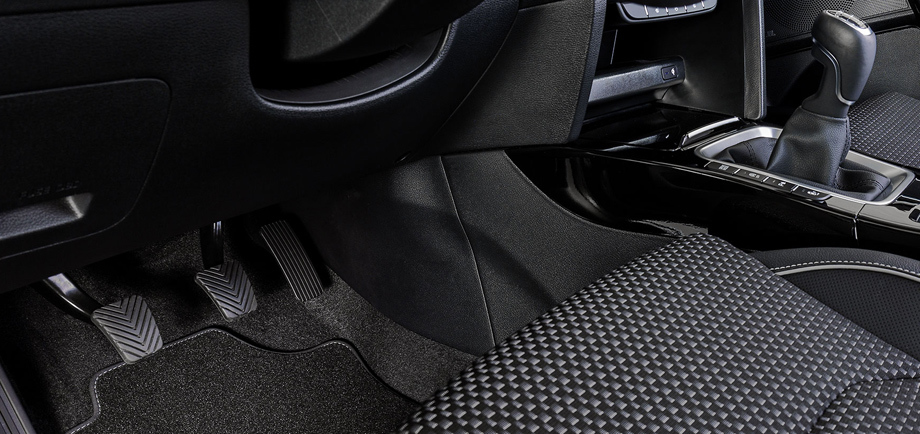

Уточним: речь идёт не о роботизированной «механике», в которой сцепление, естественно, должно быть снабжено своим актуатором. В моделях KIA с трансмиссией iMT коробка передач — обычная, и на полу видны привычные три педали.

Итак, водитель переключает передачи в «механике» iMT самым обычным образом, вручную. Но педаль сцепления здесь не воздействует на него через механическую связь или классический гидравлический привод. Вместо этого она просто посылает сигнал в блок управления трансмиссией. Он уже запускает в дело актуатор, создающий давление гидравлической жидкости в контуре сцепления. Дальше срабатывает рабочий цилиндр, размыкающий сцепление. Зачем нужно было так усложнять эту цепочку? Дело в том, что трансмиссия iMT применяется в модификациях EcoDynamics+ с 48-вольтовой умеренной гибридной системой (MHEV). Благодаря электронному сцеплению система MHEV способна сама выключать его в определённых ситуациях, без команды со стороны водителя.

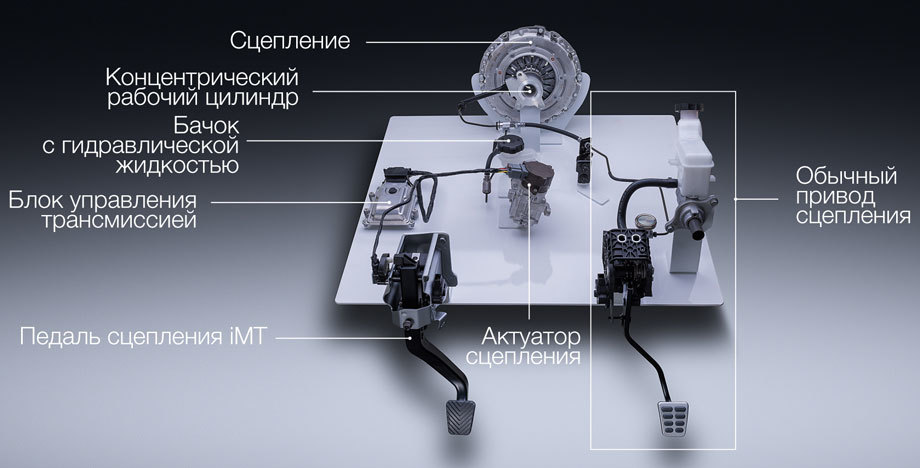

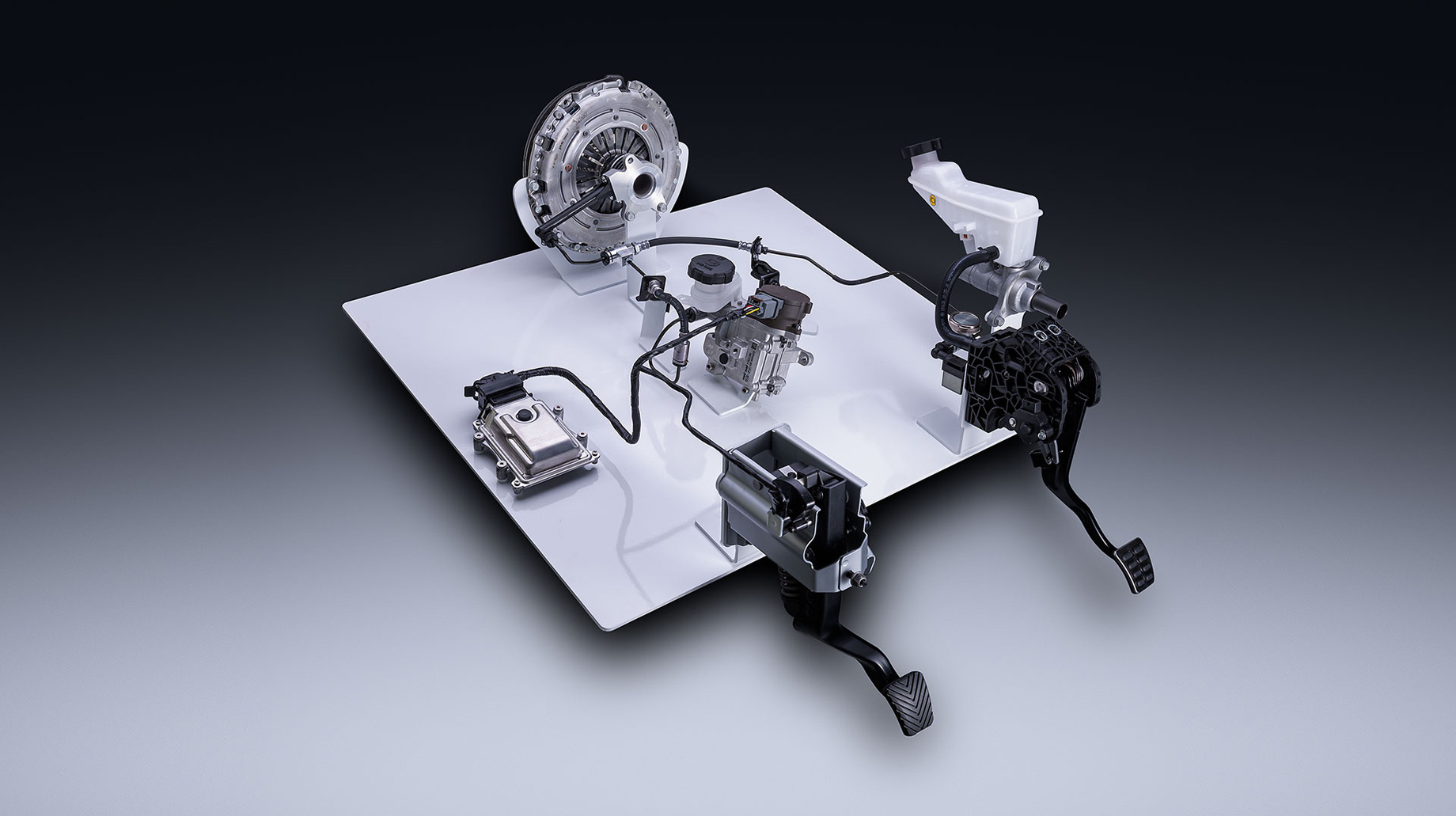

Сравнение привода сцепления в iMT (слева) и обычного (справа). У обоих исполнительный механизм гидравлический (рабочий цилиндр). Но в классической системе давление в контуре создаёт главный цилиндр, связанный с педалью, а в iMT — актуатор, получающий сигнал от блока управления.

Умеренный гибрид KIA с «механикой» iMT обладает интегрированным стартером-генератором Mild-Hybrid Starter-Generator (MHSG) с ременным приводом. Он умеет добавлять своё усилие к усилиям ДВС при разгоне, а на замедлении работает как генератор, обеспечивая рекуперацию энергии. И тот же MHSG заменяет простую систему start/stop. Тут и скрыта основная польза от электронного сцепления. Если бы оно было обычным, то система start/stop не могла бы остановить мотор, пока водитель не выключил передачу, то есть ждала бы полной остановки машины. С электронным сцеплением становится возможна полная остановка ДВС во время свободного выбега на скорости, как это умеют делать некоторые современные системы с автоматическими трансмиссиями или «роботами». Но тут у нас «механика».

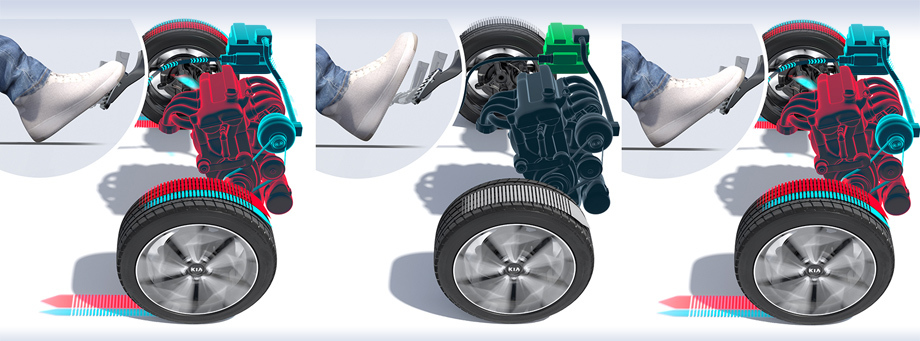

При отпускании педали газа ДВС глушится и отсоединяется от коробки передач. При повторном нажатии стартер-генератор с ременным приводом запускает ДВС и автоматически замыкает сцепление.

При повторном запуске мотора передача остаётся включённой той же, что и была. Стартер-генератор MHSG заранее поднимает обороты мотора таким образом, чтобы при замыкании дисков сцепления не было клевка. Но если автоматика решит, что скорость машины слишком низка для данной передачи, сцепление останется разомкнутым и электроника будет ждать, пока водитель не включит правильную передачу. Автоматика повторно запустит ДВС во время свободного выбега при нажатии на педаль акселератора, тормоза или сцепления. А поскольку с таким сцеплением система start/stop может останавливать мотор раньше и запускать позже, достигается дополнительная экономия топлива и снижение выбросов углекислого газа в сравнении с обычным сцеплением. По уверению KIA, экономия составляет три процента «в реальных условиях движения». Это только эффект от трансмиссии iMT, тогда как MHEV в целом сберегает до 10,7% топлива в цикле NEDC.

Помимо умеренного гибрида Rio c литровым бензиновым турбомотором «механику» iMT корейцы отрядили кросс-хэтчу Kia XCeed и модели Ceed в версии mild hybrid с дизелем 1.6. Позднее выйдут и другие Kia с этой системой.

Трансмиссия iMT расширила возможности умеренной гибридной системы при сочетании её с классической «механикой», тогда как версии машин KIA типа MHEV с «роботами» с двумя сцеплениями никуда не делись. Но в компании считают, что немало людей ещё хотят переключать передачи сами, особенно в Европе. Тут надо вспомнить, что идея автоматизированного сцепления не нова, только использовалась иначе и в составе других типов трансмиссий.

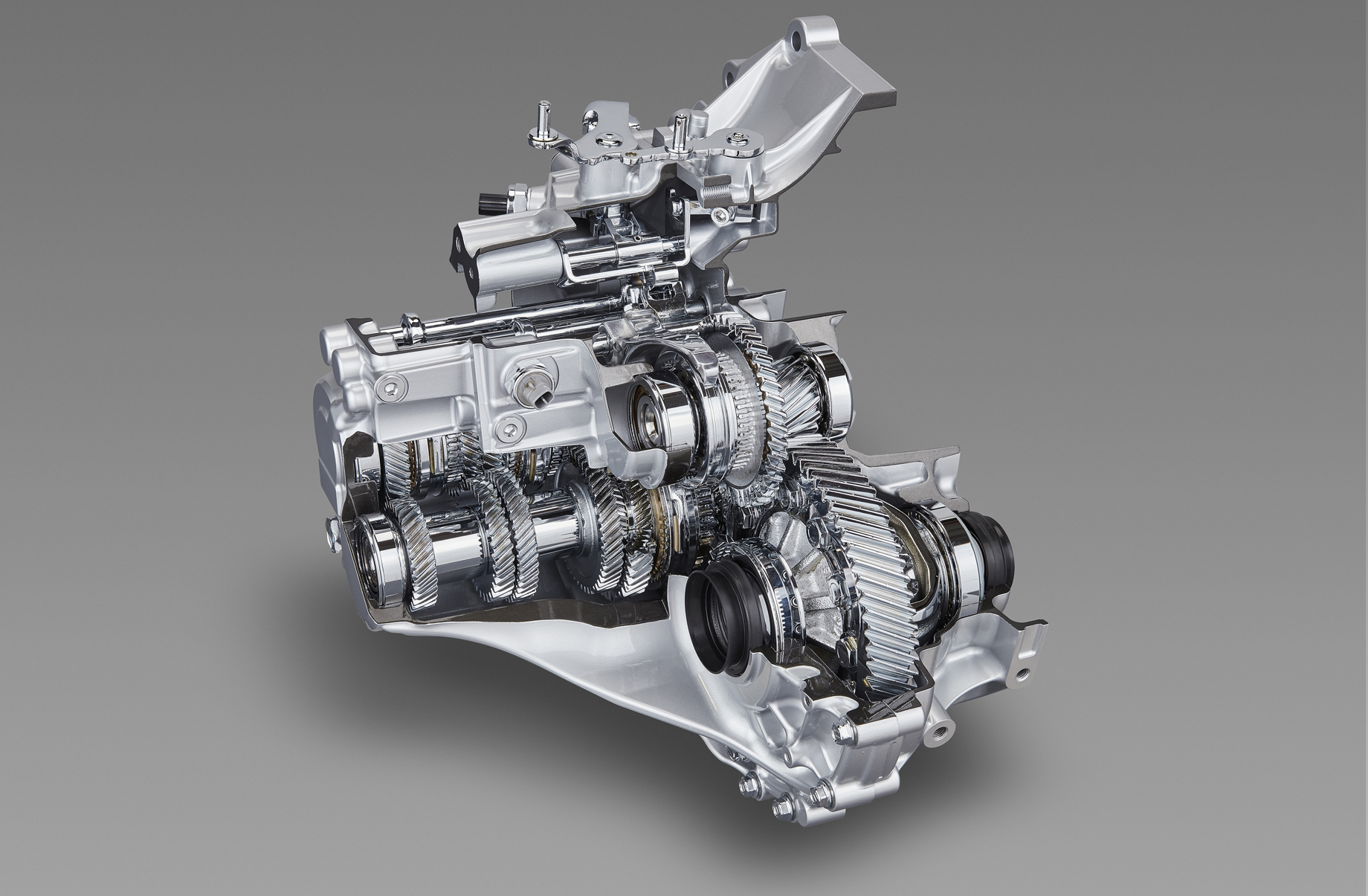

Во избежание путаницы напомним, что слова Intelligent Manual Transmission и сокращение iMT также использует на ряде своих моделей Toyota, однако для обозначения совсем иной трансмиссии. В случае Тойоты iMT — это просто шестиступенчатая «механика» (на фото) с обычным сцеплением, которая при переключениях как вверх, так и вниз влияет на блок управления ДВС и точно подстраивает его обороты для плавного включения скорости.

Например, в Ситроене DS 1955 года был четырёхступенчатый полуавтомат, в котором передачи переключались вручную рычагом на рулевой колонке, но выжимать сцепление не надо было. Это делал гидравлический привод с контроллером, учитывающим обороты мотора и положение педалей газа и тормоза. Так что водитель просто включал нужную передачу, отпускал газ и снова нажимал газ. Остальное делала автоматика. Сцепление размыкалось и при остановке на светофоре. Водитель удерживал машину тормозом, а при отпускании его педали обороты мотора немного росли, и сцепление включалось само. Машина начинала движение как при «автомате».
