Техника › Что такое двигатель Найта?

Леонид Попов,

Шестицилиндровая двухдверка Willys-Knight Great Six 1930 года — один из самых массовых автомобилей, когда-либо использовавших двигатель Найта. Всего с 1914 по 1932 год включительно под маркой Willys-Knight были выпущены сотни тысяч автомобилей нескольких моделей с бесклапанными ДВС на 4, 6 и 8 цилиндров.

В  1903–1905 годах американский изобретатель Чарльз Найт построил и испытал экспериментальный четырёхтактный ДВС, в котором за газораспределение отвечали не клапаны, а концентрическая пара подвижных гильз, вложенных в рабочий цилиндр. Уже внутри этой пары гильз двигался рабочий поршень. Каждая гильза была снабжена крупными окнами с одного края. При смещении гильзы вверх и вниз эти вырезы периодически совпадали с впускным или выпускным окном в боковой стенке цилиндра. В движение гильзы приводили кривошипно-шатунный механизм и газораспределительный эксцентриковый вал, заменивший кулачковый.

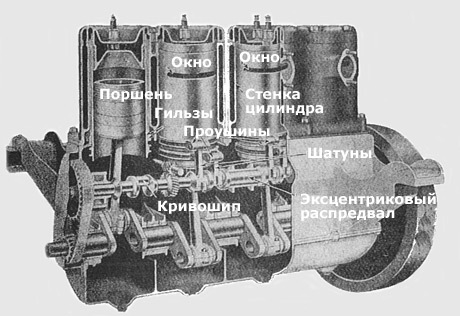

Образец мотора с газораспределительным механизмом типа «Тихий Найт» или «Бесшумный механизм Найта» (Silent Knight), 1919 год.

На Чикагском автошоу 1906 года Найт и его деловой партнёр Лаймен Кильбурн представили автомобиль Silent Knight с четырёхцилиндровым 40-сильным бесклапанным мотором. В соответствии с названием, главным преимуществом новичка в сравнении с тогдашними самобеглыми колясками был несравненно более низкий уровень шума. Эта машина поначалу не слишком заинтересовала покупателей, но зато незамедлительно вызвала большой интерес в самой индустрии и в последующие годы породила целую волну подражаний по обе стороны Атлантики, волну, спавшую только после Второй мировой войны.

Шестицилиндровый ДВС Willys Knight 1928 года (слева) и его развитие — бесклапанный мотор родстера Willys Knight Great Six 1930 года (шесть цилиндров, объём 4180 см³, мощность 87 л.с.).

Разные вариации двигателей с гильзовым золотниковым распределением начали проектировать и строить не только в США, но и в Европе, в основном — в Великобритании и Франции. Такие моторы компании создавали по лицензии Найта и нередко при его же непосредственном участии (в конце первого десятилетия XX века изобретатель несколько лет проработал в Европе, а потом вернулся на родину).

Гильзовый газораспределительный механизм фирмы Argyll (конструкция Барта и Макколлума). Использовался в автомобилях Argyll в 1912–1914 годах. Позже он был перенят в авиадвигателестроении.

В разные годы моторами с гильзовым газораспределением оснащались легковушки марок Daimler, Willys, Mercedes, Peugeot, Voisin, Panhard-Levassor и ещё нескольких других. При этом идея Найта развивалась, а механизм совершенствовался. Так, в моторах шотландской компании Argyll применялся оригинальный вариант бесклапанного распределения с единственной подвижной гильзой, которая по мере прохождения рабочих тактов одновременно и сдвигалась вверх-вниз, и совершала неполный поворот вокруг продольной оси. Благодаря этому она одна могла отвечать и за впуск и за выпуск.

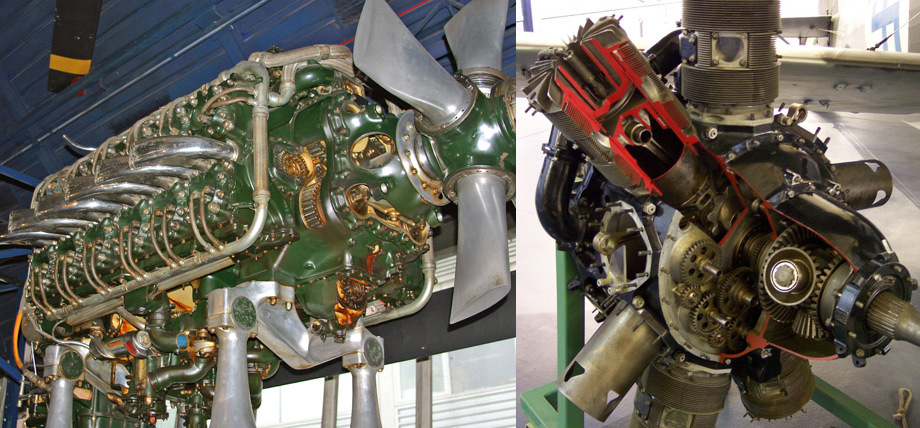

Во время Второй мировой войны двигатели с гильзовой системой газораспределения совершили экскурс в авиацию. Такие многоцилиндровые моторы (рядные и звездообразные) строили компании Napier (слева), Rolls-Royce и Bristol (справа). Они нашли применение на нескольких винтовых истребителях и бомбардировщиках 1940-х и начала 1950-х годов. Мощности этих ДВС достигали 3500 л.с., и это были самые могучие моторы, построенные по принципу, изобретённому Найтом. Но вскоре они ушли в историю.

Двигатели Найта обладали рядом преимуществ перед четырёхтактными ДВС с традиционными клапанами. У бесклапанных моторов были очень крупные окна для впуска и выпуска, что улучшало газообмен. Такие механизмы не боялись высоких оборотов коленвала, тогда как клапаны в аналогичной ситуации требовали всё более и более сильных пружин, что увеличивало потери на трение в приводе. Вместе все эти особенности позволяли получать на двигателях Найта высокие по тем временам мощности. Кроме того, в начале XX века, в 1920-х и даже в 1930-х годах газораспределительные механизмы Найта были во много раз долговечнее клапанных механизмов.

Французская компания Avions Voisin возникла в 1905 году, а исчезла в пятидесятых. С 1919 года и почти до самого своего конца фирма выпускала автомобили с двигателями Найта, такие как этот кабриолет Voisin C11. На разных моделях Вуазена применялись моторы Найта с четырьмя, шестью цилиндрами и даже 12 в ряд. А на прототипах были опробованы V-образные ДВС с восемью и 12 цилиндрами, а также «звезда» о семи цилиндрах. Лишь к самому концу своей истории (то есть после Второй мировой войны) компания перешла на обычные моторы.

Однако обычные газораспределительные системы быстро совершенствовались, а вот схема Найта так и не смогла избавиться от изначально присущих ей недостатков. Среди них: проблемы с обеспечением герметичности цилиндров, проблемы с приработкой внутренней гильзы и поршневых колец, проблемы с подводом смазки ко всем частям и собственно очень высокий расход масла. Эти слабые места вынудили двигатели Найта уйти с массовой сцены, хотя на протяжении всего XX века отдельные изобретатели продолжали попытки усовершенствовать такую схему. Но дальше выпуска всякой экзотики вроде крохотных моторчиков для авиамоделей дело не пошло.
